WP蜗轮减速机，符合部颁标准JB2318-79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速机输入功率范围在0.4-163KW之间；输入扭矩在11-2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度低于0℃时，起动前润滑油_加温到0℃以上。

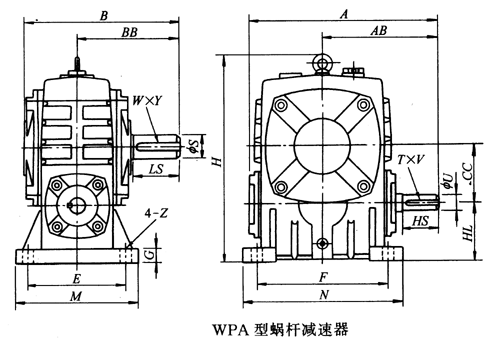

WPA型蜗杆减速器型式及主要尺寸



规格	减速比	A	AB	B	BB	CC	H	H1	LL	HL	M	N	E	F	G	Z	输入轴			输出轴			质量m/kg
																	HS	U	T×V	LS	S	W×Y
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	143	87	114	74	40	138	141	60	40	90	100	70	80	13	10	25	12	4×2.5	28	14	5×3	4
50		175	107	150	97	50	176	180	80	50	120	140	95	110	15	12	30	12	4×2.5	40	17	5×3	7
60		198	122	168	112	60	204	207	90	60	130	150	105	120	20	12	40	15	5×3	50	22	6×3.5	10
70		231	140	194	131	70	236	238	105	70	150	190	115	150	20	15	40	18	6×3.5	60	28	8×4	15
80		261	160	214	142	80	268	273	120	80	170	220	135	180	20	15	50	22	6×3.5	65	32	10×5	20
100		322	190	254	169	100	336	334	150	100	190	270	155	220	25	15	50	25	8×4	75	38	10×5	35
120		381	229	282	190	120	430	423	180	120	230	320	180	260	30	18	65	30	8×4	85	45	14×5.5	60
135		433	260	317	210	135	480	482	215	135	250	350	200	290	30	18	75	35	10×5	95	55	16×6	80
155		504	302	382	252	155	531	541	235	135	275	390	220	320	35	21	85	40	12×5	110	60	18×7	110
175		545	325	402	262	175	600	600	260	160	310	430	250	350	40	21	85	45	14×5.5	110	65	18×7	150
200		587	350	467	305	200	666	677	290	175	360	480	290	390	40	24	95	50	14×5.5	125	70	20×7.5	215
250		705	420	552	360	250	800	824	350	200	460	560	380	480	45	28	110	60	18×7	155	90	25×9	360
