LCW立式蜗杆减速机

来源：曙光传动发布时间：2011/6/7 16:07:42

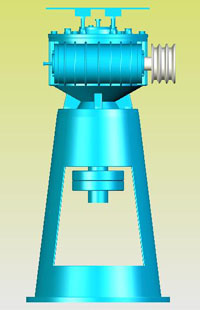

立式蜗杆减速机，符合JB/T7848-1995标准。是一种专用传动装置，主要用于化工、制药、有色冶金、建筑、食品、环保及轻工等行业的搅拌设备中，其工作条件与圆弧圆柱蜗杆减速器相同。

立式圆弧圆柱蜗杆减速器，符合JB/T7848-1995标准。是一种专用传动装置，主要用于化工、制药、有色冶金、建筑、食品、环保及轻工等行业的搅拌设备中，其工作条件与圆弧圆柱蜗杆减速器相同。
立式圆弧圆柱蜗杆减速器除具有圆弧圆柱蜗杆减速器的优点外，还具有以下特点：
⑴减速器的总传动比可灵活调整；第1级采用带传动，改变带轮直径即可调整总传动比。
⑵传动带采用窄V带，承载能力高，带的根数_多为4根，减小了结构尺寸。
⑶蜗轮支承跨距的增大，_了输出轴的受力状况，并可省去支架上的中间支承环节，使整机高度明显减小。
⑷传动带的预紧调整采用螺柱螺母，操作灵活，简便可靠。
⑸整机结构紧凑，协调稳定。

立式圆弧圆柱蜗杆减速器传动比

规格型号	公称传动比i	电动机功率 P₁/kw	电动机型号	带轮直径 D/mm	V带		输出转速 n₂/(r/min)	输出转矩 T₂7(N·m)
规格型号	公称传动比i	电动机功率 P₁/kw	电动机型号	带轮直径 D/mm	型号	根数	输出转速 n₂/(r/min)	输出转矩 T₂7(N·m)
LCW80	8	4.0	Y112M-4	90	SPZ	3	182	180
	10	3.0	Y100L2-4	100			145	160
	12.5	3.0	Y100L2-4				122	190
	16	2.2	Y100L1-4				97	165
	20	2.2	Y100L1-4				73	220
	25	1.2	Y90L-4				59	175
	31.5	1.2	Y90L-4				48	200
	40	1.1	Y90S-4				37	190
	50	1.1	Y90S-4				29	225
	63	0.75	Y802-4	112			25	175
LCW100	8	5.5	Y132S-4	132	SPZ	3	182	240
	10	5.5	Y132S-4	132			145	305
	12.5	4.0	Y112M-4	112			122	255
	16	4.0	Y112M-4	112			97	320
	20	2.2	Y100L1-4	118			73	215
	25						61	265
	31.5						48	315
	40	1.5	Y90L-4	125			37	270
	50						30	315
	63						25	360
LCW125	8	11	Y160M-4	160	SPA	3	182	495
	10	11	Y160M-4	160			145	625
	12.5	7.5	Y132M-4	140			122	520
	16						97	605
	20						73	810
	25	5.5	Y132S-4				59	705
	31.5	5.5	Y132S-4				50	790
	40	4.0	Y112M-4	150			37	760
	50	3.0	Y100L2-4				30	670
	63	3.0	Y100L2-4				25	765
LCW160	8	22	Y180L-4	224	SPB	3	176	1060
	10	22	Y180L-4				145	1285
	12.5	18.5	Y180M-4				122	1380
	16	15	Y160M-4	180			97	1270
	20	11	Y160M-4				73	1200
	25						61	1530
	31.5						48	1735
	40	7.5	Y132M-4	120			37	1500
	50	5.5	Y132S-4				30	1290
	63	5.5	Y132S-4				25	1540
LCW180	8	30	Y200L-4	250	SPB	3	207	1200
	10	30	Y200L-4	250			155	1650
	12.5	18.5	Y180M-4	200			125	1585
	16						91	2000
	20						77	1960
	25	11	Y160M-4	280			58	1470
	31.5						45	1840
	40						38	2195
	50	7.5	Y132M-4	224			29	1990
	63	7.5	Y132M-4	224			25	2095
LCW200	8	45	Y225M-4	280	SPC	3	182	2140
	10	37	Y225S-4	280			145	2180
	12.5	30	Y200L-4	236			118	2150
	16	30	Y200L-4	236			97	2600
	20	22	Y180L-4	250			73	2490
	25	15	Y160L-4	250			59	2070
	31.5			250			48	2390
	40						37	3110
	50	11	Y160M-4				30	2705
	60	7.5	Y132M-4	280			25	2150
LCW225	8	45	Y225M-4	250	SPC	4	207	1830
	10	45	Y225M-4			3	141	2740
	12.5	37	Y225S-4				125	2520
	16	30	Y200L-4	280			94	2610
	20	30	Y200L-4				77	3240
	25	22	Y180L-4				58	3100
	31.5	15	Y160L-4	236			47	2470
	40	15	Y160L-4				38	3060
	50	11	Y160M-4				29	2840
	63	11	Y160M-4				26	3115
LCW250	8	55	Y250M-4	300	SPC	4	182	2510
	10	55	Y250M-4	300		4	145	3250
	12.5	45	Y225-4	315		3	122	3150
	16	45	Y225-4				97	4140
	20	37	Y225S-4				73	4210
	25	30	Y200L-4	250			59	4200
	31.5	22	Y180L-4	280			48	3595
	40	22	Y180L-4				37	4635
	50	18.5	Y180M-4				30	4625
	63	11	Y160M-4				25	3170
